二极管的功能是什么？举例说明

发布时间：2025/10/30 13:48:13 文章来源：深圳宝泉智捷科技有限公司

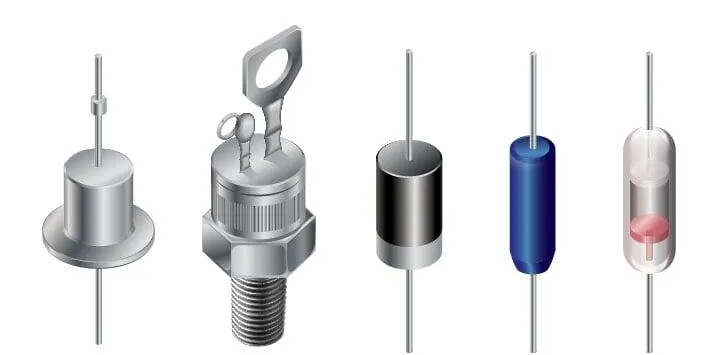

二极管概述

从本质上讲，二极管的功能是 允许电流沿一个方向流动（正向偏置），并 阻止电流沿另一个方向流动（反向偏置）。这种简单的特性使其在电源、信号和保护电路中发挥关键作用。

{04B60A08 - 89DB - 4CAB - B52B - BE767A54E50C}.png

二极管的作用是什么？

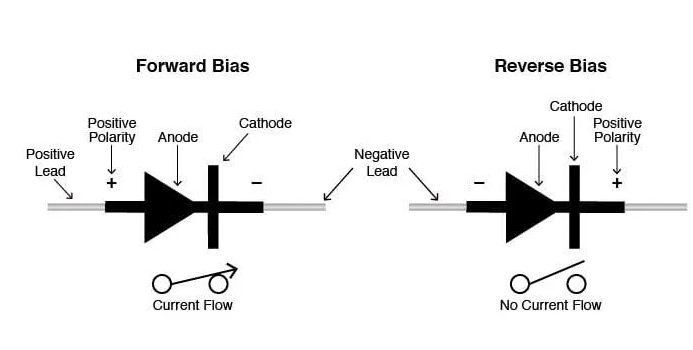

二极管具有极性，由阳极（正极引脚）和阴极（负极引脚）决定。大多数二极管仅在阳极施加正电压时才允许电流通过。

当二极管允许电流通过时，它处于正向偏置状态。当二极管处于反向偏置状态时，它起到绝缘体的作用，不允许电流通过。

{F87A9AFA - 669B - 4159 - BD4E - D8C887E8700E}.png

奇怪但却是事实：二极管符号的箭头指向与电子流动方向相反。原因是该符号由工程师设计，他们的原理图显示电流从电压源的正极（+）流向负极（-）。这与包含箭头的半导体符号所使用的惯例相同——箭头指向 “常规” 电流的允许流动方向，与电子的允许流动方向相反。

二极管的主要功能

1）整流（交流→直流）

二极管构成半波和 全波桥式 整流器，将交流电转换为直流电，这是充电器和电源的核心功能。

2）电压调节

齐纳二极管 在反向击穿时提供稳定的参考电压，可实现简单的调节器和过压钳位。

3）反极性保护

如果电源极性意外接反，串联或并联的二极管可保护设备，这在汽车和适配器中很常见。

4）信号解调与检测

小信号二极管从收音机和通信接收器的射频载波中恢复基带音频/数据。

5）高速开关与混频

肖特基 二极管或快速二极管在开关模式电源（SMPS）和射频混频器中以最小的损耗处理高频开关。

6）发光与传感

发光二极管（LED） 在正向偏置时发光；光电二极管 将光转换为电流，用于传感和能量收集。

常见二极管类型及其作用

二极管类型	功能/典型用途	备注
标准PN二极管	整流，阻挡反向电流	正向压降约0.6 - 0.7V（硅）
肖特基二极管	高效整流，快速开关	压降约0.2 - 0.4V，反向电压额定值较低
齐纳二极管	电压参考/调节，浪涌钳位	在反向击穿区域工作
快速/超快二极管	开关模式电源、电机驱动器、高频整流器	反向恢复时间短
发光二极管（LED）	指示灯、显示器、普通照明	光输出与电流/温度有关
光电二极管	光传感、光通信、太阳能电池	电流与入射光成正比
变容二极管（可变电容二极管）	压控电容（射频调谐）	用于压控振荡器（VCO）、锁相环（PLL）、射频滤波器

另见：如何用万用表检测二极管 · 桥式整流器基础 · 齐纳二极管稳压

二极管为何重要

功率转换： 实现可靠的交流/直流适配器和直流/直流转换级。
保护与可靠性： 防止反极性和过电压。
效率： 肖特基二极管和快速二极管可降低现代电源中的损耗。
信号完整性： 在检测、混频和射频前端中至关重要。

常见问题解答

二极管是电阻吗？

不是。二极管是一种非线性半导体器件；其电流 - 电压曲线取决于结物理特性，而非恒定电阻。

二极管能升高电压吗？

单独的二极管不能。二极管可与电容器一起用于倍压电路，从交流电源升压。

二极管最常出现的故障是什么？

过电流和过热会导致结短路；过高的反向电压会导致击穿、漏电或开路故障。
