如何检查二极管与万用表-一步一步的指南

什么是二极管？

二极管是一种半导体器件，它只允许电流沿一个方向流动。在正向偏置时，它导电；在反向偏置时，它阻断电流。出现故障的二极管可能会短路（始终导电）或开路（完全不导电）。

为什么要用万用表检测二极管？

检测二极管有助于判断它是否仍能正常工作。常见原因包括对电源进行故障排查、诊断整流器、检查电路板以及防止有缺陷的元件造成进一步损坏。

所需工具

• 带有 二极管测试模式 的数字万用表（优先选择）

• 或者，带有电阻（欧姆）模式的万用表

如何用万用表检测二极管（分步指南）

1. 关闭电路电源

在测试前务必断开电源。为获得最佳准确性，将二极管从电路中取出。

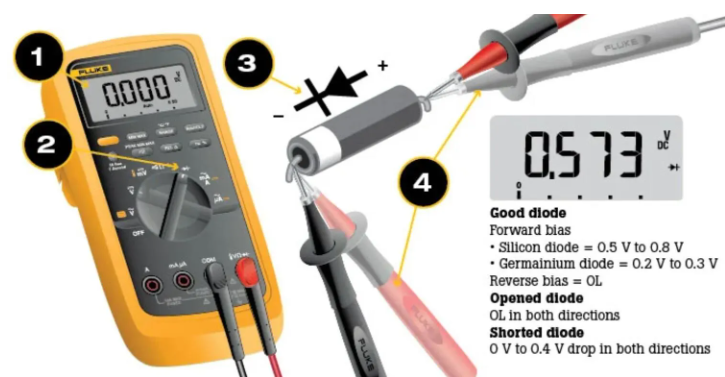

2. 将万用表设置为二极管测试模式

在万用表上选择二极管符号。此模式会施加一个小电压来测量正向电压降。

3. 正向偏置测试

• 红色表笔：接阳极

• 黑色表笔：接阴极（标有一条条纹）

• 良好的硅二极管：0.5V - 0.9V

• 良好的肖特基二极管：0.2V - 0.4V

4. 反向偏置测试

• 交换表笔

• 一个良好的二极管应显示 OL（不导通）

• 如果正反两个方向读数都很低：短路

• 如果正反两个方向都不导通：开路

5. 可选：欧姆表模式

在电阻模式下：正向偏置 = 低电阻；反向偏置 = 非常高的电阻。

检测二极管时常见的结果

准确测试的小贴士

• 从电路中至少移除一条引脚以进行准确测量。

• 让过热的二极管冷却后再进行测试。

• 与制造商的数据手册进行交叉核对。

• 在高压电路中采取安全预防措施。

小贴士：如果不确定，始终将二极管读数与已知良好的元件进行比较。

常见问题解答

二极管的正常正向电压是多少？

对于硅二极管：0.5V - 0.9V。对于肖特基二极管：0.2V - 0.4V。

如何知道二极管是否损坏？

如果它两个方向都显示0V，则为短路。如果它两个方向都显示OL，则为开路。

我可以在二极管焊接在电路板上时对其进行测试吗？

可以，但其他元件可能会产生干扰。为获得最佳准确性，应在电路外进行测试。
