Portugal什么是电源控制模块？定义、应用和好处
什么是电源控制模块？
电源控制模块（PCM）是一个集成电子单元，用于监测、调节并向多个负载分配电能。
它集成了电压调节、电流限制、保护以及智能开关功能，以确保每个子系统在不同条件下都能获得稳定的电力供应。
功能
电压调节，将输出电压保持在严格的公差范围内。
通过电流限制、软启动和负载优先级管理进行 电流管理。
保护 功能，防止过电压、过电流、短路、反极性和热事件。
智能开关和顺序控制，实现安全、协调的上电/断电。
诊断与通信（例如，I²C、CAN、UART），用于获取状态、遥测数据和故障代码。
典型组成模块
DC/DC 级（降压、升压、降压 - 升压）或AC/DC前端
高端/低端功率开关和栅极驱动器
传感电路（电压、电流、温度）
带有用于策略和保护的固件的控制器/微控制器（MCU）
热管理（散热器、散热垫、气流通道）
电源控制模块如何工作？
电源控制模块接受一个或多个输入（电池、适配器、整流后的交流电或直流母线），并通过转换级对其进行调节。 然后，它根据策略规则（例如负载优先级、浪涌限制和欠压恢复）将电力分配到下游轨。 反馈回路维持电压调节，而保护逻辑隔离故障并记录诊断信息以用于维护。
提示：当多个高浪涌负载同时启动时，电源控制模块中的 顺序使能 策略 可减轻上游电源和线束的压力。
应用
汽车电子

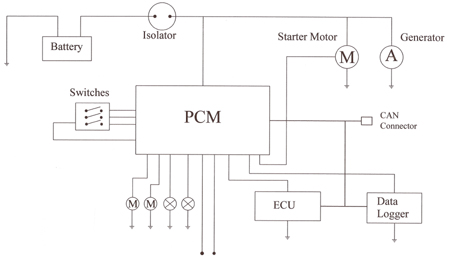

在车辆中，电源控制模块 将能量分配到电子控制单元（ECU）、照明、高级驾驶辅助系统（ADAS）传感器、信息娱乐系统以及泵/风扇。 它与发动机和变速器控制器协同工作，但主要关注电力完整性和保护。
工业自动化
驱动器、机器人、可编程逻辑控制器（PLC）机柜和加工工具依赖电源控制模块来获得稳定的直流母线、电机保护，并通过预测性诊断将停机时间降至最低。
消费类和物联网设备
从笔记本电脑到智能家电，电源控制模块管理充电曲线、待机功耗和安全切断功能，从而延长电池寿命并保障用户安全。
可再生能源系统
太阳能逆变器和风力变流器使用电源控制模块来优化转换效率、符合电网要求并实现故障隔离。
电源控制模块的优势
能源效率： 高转换效率和更低的系统损耗。
可靠性： 强大的保护和热设计减少故障。
可维护性： 嵌入式诊断简化了故障排除和正常运行时间规划。
可扩展性： 模块化轨和策略可适应不断变化的负载曲线。
安全性与合规性： 集成保护功能使认证更容易。
快速选型清单
输入/输出范围： 使电压和峰值/连续电流有一定余量并匹配。
保护设置： 过压保护（OVP）、过流保护（OCP）、过温保护（OTP）、短路保护（SCP）、反极性保护；优先选择阈值可调节的。
散热路径： 散热器选项、铜面积、气流；验证最坏情况下的结温。
控制与通信： 模拟与数字；对遥测（I²C/CAN/UART）和日志记录的需求。
环境： 温度、振动、防护等级（例如IP等级）、电磁兼容性（EMC）/电磁干扰（EMI）限制。
合规性： 根据需要符合汽车（AEC - Q100/Q200）、工业或安全标准。
常见问题解答
电源控制模块仅仅是一个电压调节器吗？
不是。虽然调节是核心功能，但电源控制模块还增加了保护、智能开关、顺序控制、遥测功能，并且通常还有多轨协调功能。
电源控制模块能延长电池寿命吗？
能。通过优化转换效率、限制浪涌电流以及管理睡眠/待机状态，电源控制模块 减少了能源浪费。
电源控制模块能报告哪些信号？
典型的遥测数据包括轨电压/电流、温度、故障代码以及用于预测性维护的事件日志。
